BYTD-2B 太陽能集熱器熱性能測試系統 型號：BYTD-2B

一、概述

       太陽集熱器是決定太陽能熱水系統性能的關鍵部件，對太陽能產品的 發 展起著決定性的作用。因此對集熱器的研究和測試**重要，我們根據檢測標準要求和多年生產太陽能檢測產品的經驗，特推出BYTD-2B型太陽 能集熱器熱性能測試系統，該產品**了測試人員的勞動強度，提高測試精度，滿足自動檢測要求，可**應用于太陽能熱水器生產 廠、太陽能 實驗室、太陽能檢測中心、建筑**檢測中心、大中專科研院所等對太陽能研究部門的使用。

二、產品適用范圍

1．平板型太陽能集熱器
2．真空管太陽能集熱器
三、測試方法及內容

按照國標GB/T4271-2007 、GB/T17581-1998、GB/T6424-1997 集熱器熱性能測試方法執行,系統指標國標中 檢 測儀器指標要求。

四、產品運行環境

1．環境溫度：-40℃～60℃
2．相對濕度：≤90%
3．適用電源：220V（±10%），50Hz(±2%)

五、BYTD-2B型太陽能集熱器熱性能測試 儀指標及特點


太陽輻射	A.通 道 數:標準2通道（總輻射，散射輻射）     B.測量范圍:0～ 2000W/m2  C. 測量精度:＜5%       D.顯示分辨率:1 W/m2     E.顯示內容:瞬時值，日累計量等
溫度(水箱溫度或集熱器溫度)	A.通道數:4路   B.測量范圍 0～100℃   C.測量精度:±0.1℃   D.顯 示 分辨率：0.1℃
環境溫度	A.通道數:1路   B.測量范圍 -40～80℃  C.測量精度:±0.1℃   D．顯示分 辨 率：0.1℃ E.制作：不銹鋼封裝,￠4*40mm,密封,*腐,*水，配*輻射通風罩
環境風速	A.通道數:1路  B.測量范圍:0～70m/s  C.測量精度:±0.5m/s D.顯示分辨率：0.1 m/s
管路流量	流量計：A.通道數:1路      B.測量范圍:0.04～0.25(m3/h)       C.測量精度: ＜0.5% D.工作壓力:25MP    E.耐水溫：0～120度
測試方法	系統執行GB/T4271-2007等國標要求方法測試，自動打印檢測報告

1.標準RS232接口與管理微機有線連接（增加驅動器通訊距離達200米），實時傳送采集數據，并可下載數據存 入 微機。
2.BYTD-2B型太陽能集熱器熱性能測試系統管理軟件一套。此軟件支持（GB/T4271-2007 、GB/T17581-1998、GB/T6424-1997 ） 等國標要求，自動打印檢測報告，在windows2000以上環境即可運行，實時顯示各路數據，檢測數據自動存儲（存儲時間可以設定），實時顯 示測 試結果，自動計算并繪制太陽集熱器準穩態瞬時效率曲線圖，集熱器時間常數和入射角修正系數，與打印機相連自動打印檢測報告，數據 存儲格式 為EXCEL標準格式可供其它軟件調用。
3.BYTD-2B型太陽能集熱器熱性能測試儀一臺。該采集器采用***微處理器為主控CPU，大容量數據存儲器，可連續存儲數 據 4000條以上，數據采樣率高于0.5秒/通道，工業控制標準設計，便攜式*震結構，大屏幕漢字液晶顯示屏，輕觸薄膜按鍵，操作簡單。適合 在惡劣 工業環境使用。 具有停電保護功能，當交流電停電后，由充電電池供電，可維持24小時以上。
4.外觀尺寸：金屬外殼350×150×300（mm）
5.數據存儲容量：4000條數據
6.數據存儲內容：時間（真太陽時間），太陽輻射（瞬時功率、日累計量），溫度（環境溫度、水溫、集熱器溫度），風速，流量 等 信息。
7.顯示內容：時間（真太陽時間），太陽輻射（瞬時功率、日累計量），溫度（環境溫度、水溫、集熱器溫度），風速，流量等信 息 。

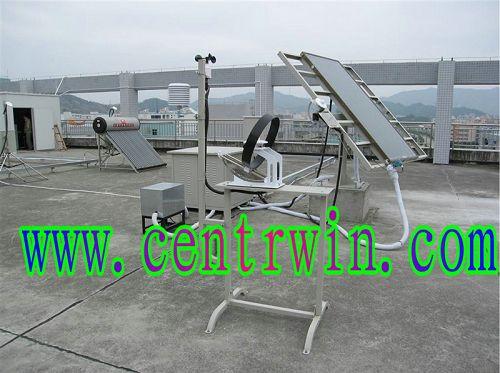

8.系統結構：系統分室內室外兩部分（室外：套傳感器-------（20米距離）室內：主機+微機）
9.自調式傳感器支架：用于固定室外環境傳感器（2路太陽輻射，風速，環境溫度），鋼制結構，表面噴塑處理。

六、BYTD-CZ-HW1恒溫測試臺指標及特點

BYTD-CZ-HW1恒溫測試臺是完成太陽能集熱器熱性能測試的關鍵部件，被測試的產品與太陽能集熱器熱性能測試 儀 的傳感器安裝在實驗臺上才能完成對集熱器的測試。測試時，恒溫測試臺可向集熱器入口流入恒定的（溫度，流量，壓力）水量。并且 流入恒 定的（溫度，流量，壓力）水量還可根據要求**調整，滿足太陽集熱器準穩態瞬時效率測試要求。

1.溫度控制范圍：10℃～80℃，精度：±0.5℃
2.溫度穩定范圍：10℃～80℃，精度：±0.1℃
3.流量控制范圍：0～0.25m3/h，精度：＜0.5%
4.壓力控制范圍：0～0.1MPA， 精度：＜50PA
5.供 電 電 壓: 380V（±10%），50Hz(±2%),功率:10KW
6.外觀尺寸及重量：金屬外殼1m×1m×0.8m
7.重量：100Kg
8.管道隔熱保溫: 為了溫度損失，從流量計出口尤其是放置感溫元件的彎頭或混流器到真空管太陽集 熱 器進口之間距離應盡可能短，并充分保溫隔熱 。同時，在真空管太陽集熱器出口處，尤其是放置感溫元件的彎頭或混流器處，亦應充分隔熱 保溫 。
9.溫度調節和控制
在系統中串接兩溫度調節器。為換熱器（制冷裝置），設置在真空管太陽集熱器出口處，用于將工質 溫度調至設定值之 下。**為電加熱器（分為三PID控溫裝置，第三穩定度±0.1℃），設置在恒壓水箱與太陽集熱器進口之間，用于 調節工質進口 溫度至設定值（10℃～80 ℃**調整）。
10.流量調節與控制
利用恒壓水箱、泵和流量控制閥，精密流量傳感器等調節控制工質流量，并流量穩定性在±1%以 內。在真空管太陽集 熱器出口處和其他可能積聚空氣的地方應設置放氣閥，管路設有穩流裝置，時刻試驗其間的穩流要求。
11.壓力測量：為了自動測量集熱器進出口壓力，完成壓力降落試驗要求。系統設置2路高精度壓力傳感器，安裝于集熱器進出口端 ， 自動生成集熱器壓力降落曲線。

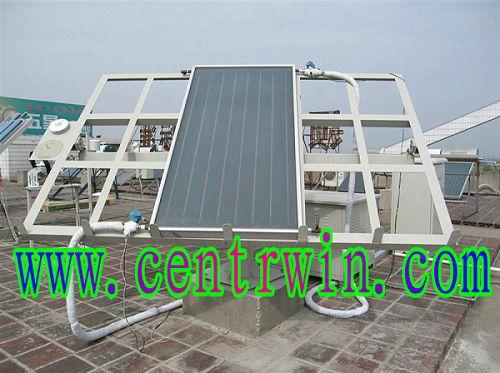

七、BYTD-CZ-XT1旋轉測試臺指標及特點

將集熱器安裝于旋轉測試臺上，在測試時將其調整到與太陽對應的相應角度（標準要求）。
1.結 構：鋼制傳動結構，手動二維旋轉方向,機械定位。
2.承載重量：250Kg
3.測試臺面尺寸：2m×2m
4.旋轉角度:上下:0～90度,左右:0～360度
5.整體重量: ＜190Kg
6.開放式結構，不遮擋真空管太陽集熱采光面，不妨礙真空管太陽集熱器及其進出口的隔熱保溫，不影響空氣 沿 真空管太陽集熱器各個面的自由流動。真空管太陽集熱器的低邊離的地面應不低于0.5m。在屋頂上進行試驗時，臺架距屋頂邊緣應大于2m, 以減 小沿建筑物墻面上升的熱氣流的影響。
7.日晷 : 根據標準要求集熱器與太陽入射角成**角度,用日晷與旋轉測試臺配合完成.其中用日晷監測太陽的位置.

八、BYTD-2B-KG1型太陽能集熱器系統控制柜

太陽能集熱器系統控制柜是將測試儀器與檢測配套設備中的控制部分集成一體的綜合自動控制裝置，其采用微 機 控制對混水泵（混水系統） , 制冷裝置 , 自動加熱裝置 , 水泵(自動噴淋裝置)，流量,壓力等設備進行集中測試與控制。并使測試數 據自動 登錄微機，打印檢測報告，使檢測過程自動進行，提高工作效率。
A．控制臺結構：鋼制結構，表面噴塑處理，室外天侯工作結構,測量儀器嵌入式安裝，尺寸：1100*800*750。
B．系統供電：380V（±10%），50Hz(±2%)
C．控制方式：手動輸入信息，自動完成控制，光電指示運行狀態
D．由交流接觸器組成控制邏輯開關，實現各路工作切換
E．通過微機通訊接口實現測試儀器的數據共享，同時發出控制信息。
F．保護功能，負載過流過溫，自動斷電。
G．控制負載：小于20A/路 H．控制通道：小于60路，檢測通道：小于80路
